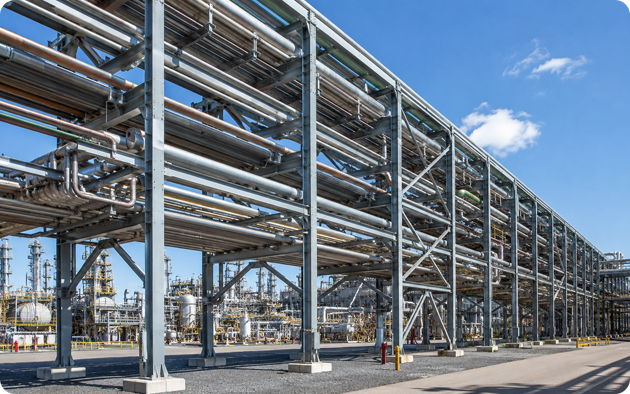

Marcos estructurales de varios niveles que soportan los tramos de tuberías de proceso entre los equipos. Los soportes para tuberías se encuentran entre los elementos estructuralmente más complejos de una planta de proceso: soportan cargas muertas distribuidas por el peso y el contenido de la tubería, cargas dinámicas por expansión térmica y golpe de ariete, cargas laterales del viento y fuerzas sísmicas ocasionales, todo simultáneamente.

Diseño de bahía de varios niveles, normalmente de 3 a 6 niveles con un espacio vertical de 1,0 a 1,5 m

Bahías principales de 6 a 12 m de luz con marcos de soporte intermedios

Zapatas de soporte para tuberías, clips guía y clips de anclaje fabricados y soldados

Toda la soldadura según los procedimientos AWS D1.1 o ISO 3834 Clase II

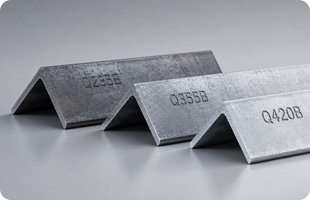

Material: Q355B, Q420B, ASTM A36, A572 Gr.50 según AISC o EN 10025

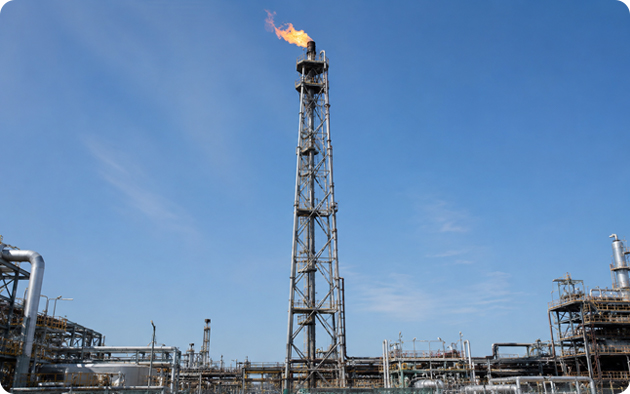

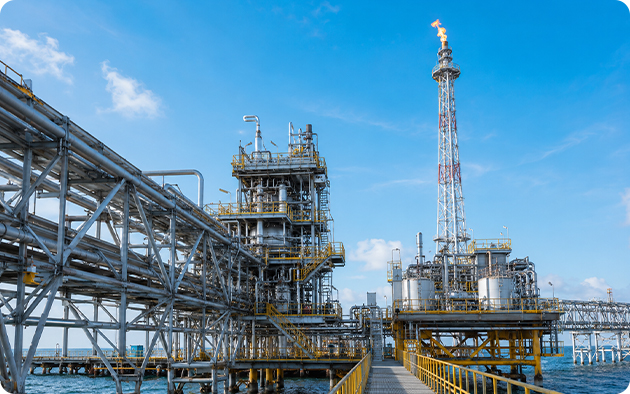

Chimeneas de acero autoportantes o de celosía arriostrada para la combustión de gases residuales de proceso. El diseño estructural tiene en cuenta el peso muerto total de la chimenea y la punta de la antorcha, la carga del viento en toda su altura, el gradiente térmico desde la punta de la antorcha y la vibración del vórtice que se desprende a altas velocidades del viento.

Alturas de 20 m a 80 m, configuraciones autoportantes o arriostradas

Diseño estructural según API 650 / ASME STS-1 / norma local

Protección contra el impacto de llamas: revestimiento refractario o secciones de acero de sacrificio en la zona de la punta

Sistema de recubrimiento: apropiado para H₂S y exposición a temperaturas elevadas en la base

Plataformas de acceso y sistemas de escalada con barandillas anticaídas integradas

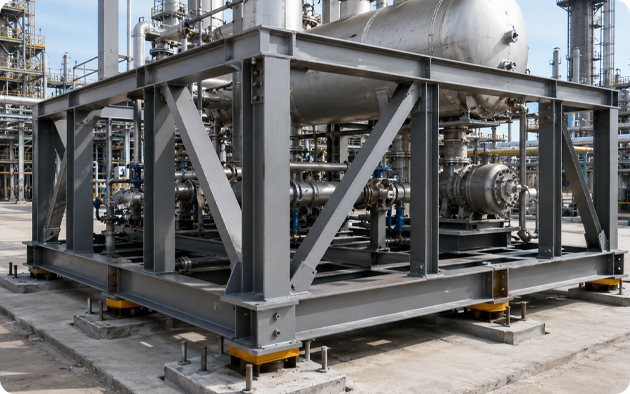

Marcos estructurales diseñados a medida para recipientes a presión, intercambiadores de calor, compresores y bombas montados sobre patines. Los marcos se fabrican según los planos de la placa base y las plantillas de pernos de anclaje proporcionados por el proveedor del equipo, lo que garantiza la precisión dimensional para la instalación de equipos atornillados sin modificaciones en el sitio.

Material: Q355B / ASTM A36 / S355JR según especificación del cliente

Soldadura: AWS D1.1 o ISO 3834 Clase II, con documentación completa

Almohadillas niveladoras de placa base antideslizante y bolsas de lechada preinstaladas

Informe de inspección dimensional completo con cada marco.

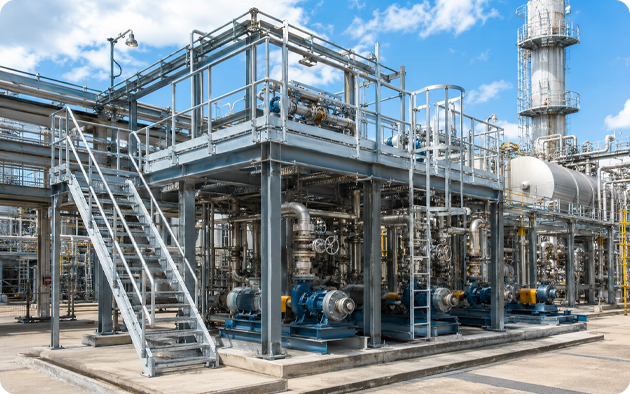

Plataformas de acero estructural que brindan acceso al personal a los equipos en elevación. Diseñado para carga viva combinada (5 kN/m² por personal), cargas de mantenimiento de equipos y cargas dinámicas derivadas de la vibración de la bomba.

Paneles de suelo de rejilla abierta o de chapa estriada

Sistemas de escaleras, escaleras y pasamanos fabricados internamente según las normas OSHA/EN 14122

Galvanizado en caliente o pintado para que coincida con las especificaciones de revestimiento de la instalación.

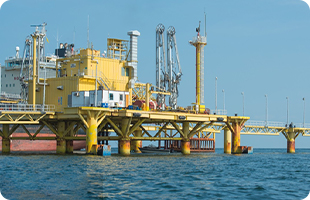

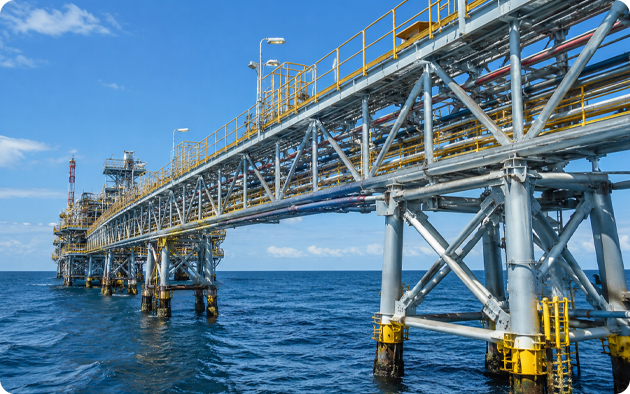

Marcos y caballetes de acero estructural para puentes de acceso a instalaciones marinas, estructuras de acceso a embarcaderos y plataformas de soporte del lado marítimo. Diseñado para cargas laterales combinadas de olas, viento y corriente con exposición a la corrosión C5-M como base.

Totalmente de acero estructural HDG ≥85μm + sistema de acabado de alta resistencia

Especificación de pernos y sujetadores de calidad marina

Puntos de conexión de protección catódica preinstalados

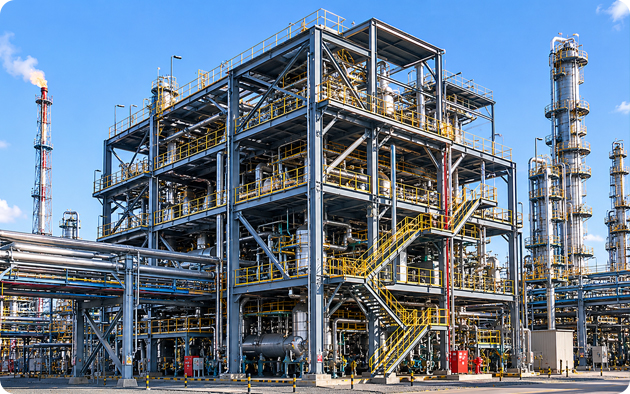

Marcos de acero estructural de varios pisos para recintos de edificios de procesos, marcos de refugio para compresores y estructuras de salas de control dentro de los límites de la refinería. Diseñado según los parámetros de diseño de la zona sísmica local y la velocidad del viento.
