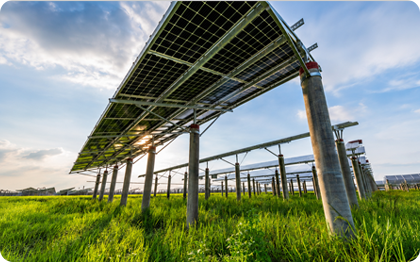

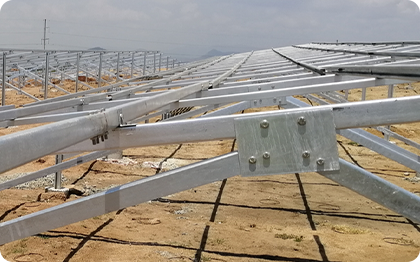

¿Qué es una base de tierra solar?
Los cimientos de tierra, también llamados pilotes de tierra o postes de columnas, son elementos de acero clavados o incrustados en el suelo para anclar toda la estructura de montaje solar. Transfieren todas las cargas muertas verticales (panel + peso de las estanterías) y cargas dinámicas laterales (viento, sísmicas) desde la estructura hacia un suelo estable.
Equivocarse en el tipo de pilote en esta etapa genera riesgos estructurales y retrasos. El equipo de ingeniería de Winture revisa los datos geotécnicos junto con las especificaciones del proyecto para recomendar el tipo de pilote, la profundidad de empotramiento y el grado de galvanización correctos antes de que comience la fabricación, sin costo adicional.

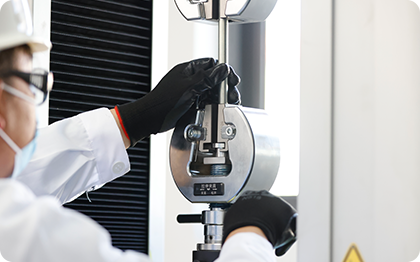

Laboratorio certificado ISO
Todos los productos de cimentación de Winture se someten a pruebas de laboratorio sistemáticas, desde las bobinas de materia prima entrantes hasta las secciones galvanizadas terminadas.
Las pruebas clave incluyen: composición química (espectrómetro OES), propiedades mecánicas (límite elástico, resistencia a la tracción, alargamiento), medición del espesor del recubrimiento, verificación de la adhesión y resistencia a la niebla salina.
Explore nuestro laboratorio con certificación ISO
Cómo elegir el tipo de pila correcto
|

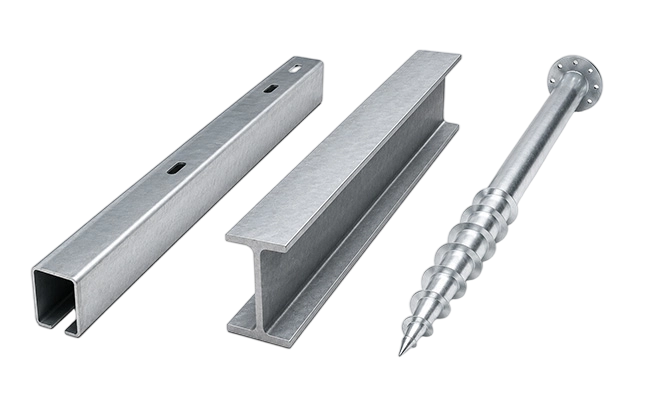

Tipo de pila
|
Mejores condiciones del suelo
|
Capacidad de carga típica
|
Método de instalación
|
¿Se requiere concreto?
|
|
Haz C
|
Arcilla, arena, marga
|
250kN
|
Integrado o conectado con pernos
|
Opcional
|
|
Viga H
|
Roca, suelo duro, franco compacto.
|
2100kN
|
Incrustado con vertido de hormigón.
|
Sí
|
|

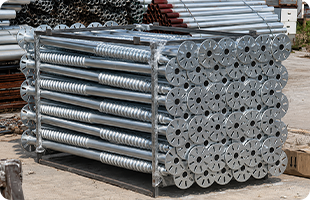

Pila de tornillos
|
Arcilla, arena, marga, suelo blando.
|
>80 kN (dependiente del suelo)
|
Atornillado mecánicamente
|
No
|
Ventaja de la pila de tornillos:
Al no tener tiempo de curado del concreto, la instalación se realiza de inmediato, una ventaja fundamental en proyectos de gran escala de servicios públicos donde el hincado de pilotes y el montaje de estanterías se ejecutan en paralelo.
Parámetros de especificación de cimentación
|
Parámetro
|
Fundación viga C
|
Fundación viga H
|
Fundación de pila de tornillos
|
|
Material
|
Acero Q355B/Q420B
|
ASTM A36, ASTM A572, EN 10025
|
Acero Q355B/Q420B
|
|
Tratamiento Anticorrosión
|
Galvanizado en caliente>85um (ISO 1461)
|
Galvanizado en caliente>85um (ISO 1461)
|
Galvanizado en Caliente>85 um (ISO 1461)
|
|
Sección/Especificación
|
Personalizable
|
ASTM A6/A6M o EN10034
|
Personalizable
|
|
Capacidad de carga
|
>50kN
|
>100kN
|
>80 kN (dependiente del suelo)
|
|
Suelo aplicable
|
Arcilla, arena, marga
|
Roca, suelo duro, franco
|
Arcilla, arena, marga, suelo blando.
|
|
Método de instalación
|
Conexión empotrada/perno
|
Incrustado con hormigón
|
Atornillado, sin hormigón
|
|
Vida útil
|
>25 años
|
>25 años
|
>25 años
|
Especificaciones típicas de vigas en H para proyectos de seguidores solares (norma ASTM)
Las siguientes dimensiones de vigas en H se especifican comúnmente en proyectos de seguidores solares a escala de servicios públicos según las normas ASTM.
Todas las secciones se fabrican internamente; Secciones no estándar disponibles bajo petición.
|
|
|
|
Altura (mm)
|
Ancho (mm)
|
Grosor de la red (mm)
|
Espesor de brida (mm)
|
Peso teórico (kg/m)
|
|
W4
|
100×100
|
W4×13
|
106
|
103
|
7.1
|
8.8
|
19.3
|
|
W5
|
130×130
|
A5×16
|
127
|
127
|
6.1
|
9.1
|
23.8
|
|
W5
|
130×130
|
A5×19
|
131
|
128
|
6.9
|
10.9
|
28.1
|
|
W6
|
147×100
|
W6×7
|
147
|
100
|
3.3
|
4.2
|
14.0
|
|
W6
|
150×100
|
A6×8,5
|
148
|
100
|
4.3
|
4.9
|
13.0
|
|
W6
|
150×100
|
W6×9
|
150
|
100
|
4.3
|
5.5
|
13.5
|
|
W6
|
150×100
|
A6×12
|
153
|
102
|
5.8
|
7.1
|
18.0
|
|
W6
|
150×100
|
W6×16
|
160
|
102
|
6.6
|
10.3
|
24.0
|
|
W6
|
150×150
|
A6×15
|
152
|
152
|
5.8
|
6.6
|
22.5
|
|
W6
|
150×150
|
A6×20
|
157
|
153
|
6.6
|
9.3
|
29.8
|
|
W6
|
150×150
|
A6×25
|
162
|
154
|
8.1
|
11.6
|
37.1
|
|
W8
|
200×100
|
A8×10
|
200
|
100
|
4.3
|
5.2
|
15.0
|
|
W8
|
200×100
|
A8×13
|
203
|
102
|
5.8
|
6.5
|
19.3
|
|
W8
|
200×100
|
A8×15
|
206
|
102
|
6.2
|
8
|
22.5
|
|
W8
|
200×135
|
A8×14
|
203
|
134
|
5.0
|
6.4
|
21.4
|
|
W8
|
200×135
|
A8×18
|
207
|
133
|
5.8
|
8.4
|
26.6
|
|
W8
|
200×135
|
A8×21
|
210
|
134
|
6.4
|
10.2
|
31.3
|
|
W8
|
200×165
|
A8×24
|
201
|
165
|
6.2
|
10.2
|
35.9
|
|
W8
|
200×165
|
A8×28
|
205
|
166
|
7.2
|
11.8
|
41.7
|
|
W8
|
200×200
|
A8×31
|
203
|
203
|
7.2
|
11
|
46.1
|
|
W8
|
200×200
|
A8×35
|
206
|
204
|
7.9
|
12.6
|
52.0
|
|
W8
|
200×200
|
A8×40
|
210
|
205
|
9.1
|
14.2
|
59.0
|
|
W8
|
200×200
|
A8×48
|
216
|
206
|
10.2
|
17.4
|
71.0
|
|
W8
|
200×200
|
A8×58
|
222
|
209
|
13
|
20.6
|
86.0
|
|
W8
|
200×200
|
A8×67
|
229
|
210
|
14.5
|
23.7
|
100.0
|
Descargar la tabla completa de especificaciones de vigas en H↓
Garantía de calidad del producto:
15 años para todo tipo de cimientos solares, cubriendo defectos de materiales y fallas estructurales en condiciones normales de instalación y operación (excluyendo daños causados por instalación inadecuada, fuerzas externas anormales, asentamiento del suelo por factores externos o desastres naturales).
Garantía de recubrimiento:
25 años para recubrimientos de galvanizado en caliente contra corrosión, descamación u oxidación evidentes en condiciones normales de uso.
Durabilidad ambiental: referencia adicional:
Para proyectos en ambientes altamente corrosivos, se encuentran disponibles especificaciones de recubrimiento mejoradas. Póngase en contacto con nuestro equipo técnico para obtener recomendaciones específicas para el sitio.
Todos los productos de cimentación de Winture se someten a pruebas de laboratorio sistemáticas, desde las bobinas de materia prima entrantes hasta las secciones galvanizadas terminadas.
Las pruebas clave incluyen: composición química (espectrómetro OES), propiedades mecánicas (límite elástico, resistencia a la tracción, alargamiento), medición del espesor del recubrimiento, verificación de la adhesión y resistencia a la niebla salina.

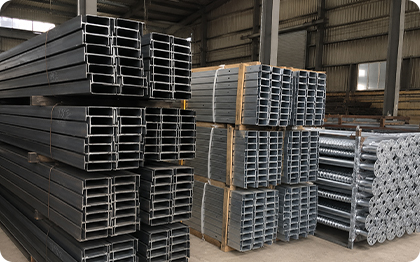

agrupación
Los componentes del mismo tipo y sección se agrupan con bandas de acero galvanizado, agrupados por tipo de perfil y longitud para una instalación secuencial en el sitio.
Etiquetas de paquete codificadas por colores
Cada paquete está etiquetado con el código de zona de instalación, el tipo de perfil y el número de secuencia, lo que coincide con la lista de materiales del proyecto y el plano de instalación, lo que minimiza la clasificación en el sitio en grandes proyectos de tierras agrícolas.
embalaje de paletas
Componentes agrupados paletizados y envueltos en plástico elástico para mayor estabilidad del contenedor.
Etiquetado
Cada paquete está etiquetado con el nombre del producto, designación de sección, cantidad, peso, número de lote y destino.
Carga de contenedores
Diseñado para contenedores estándar de 20 y 40 pies; Planes de carga proporcionados con cada envío.
Cada componente de una estructura agrivoltaica pasa el ciclo completo de calidad PDCA de Winture:
IPQCdurante el conformado y punzonado
FQCen secciones terminadas
Haga clic en cada etapa para ver los parámetros de inspección específicos y los criterios de aceptación aplicados en IQC, IPQC, FQC y OQC.

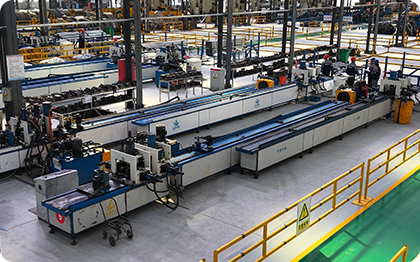

Winture posee las certificaciones ISO 9001, ISO 14001 e ISO 45001. Nuestro equipo de producción de estructuras de montaje solar incluye:
Equipo:
| Equipo |
Cantidad |
Función |
POE |
| Máquinas rebanadoras |
2 juegos |
Corte de bobinas al ancho de producción. |
|
| Máquinas formadoras |
15 juegos |
Conformado en frío de perfiles C/U/O |
|
| Punzonadoras |
19 juegos |
Perforación de agujeros de perno CNC |
|
| Máquinas de estampado |
17 juegos |
Estampado de extremos, formación de soportes. |
|
| Líneas de galvanizado en caliente |
2 juegos |
Compartido con línea de torre. |
|
30.000 MONTE Capacidad de producción mensual
Explore las capacidades de fabricación completas
La cadena de valor de Winture

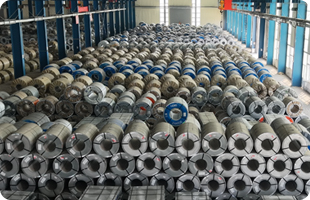

Bobina

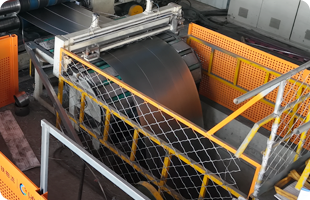

rebanar

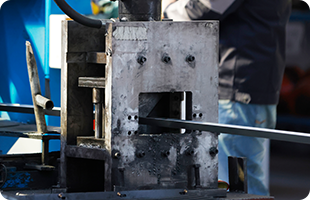

formando

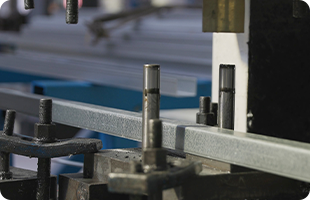

Puñetazos

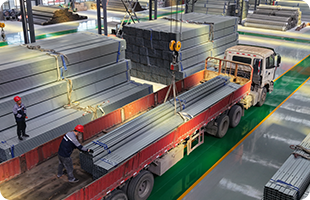

Extrovertido

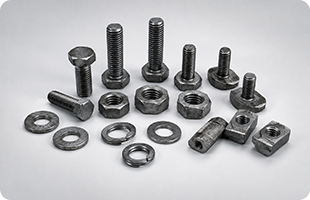

sujetadores

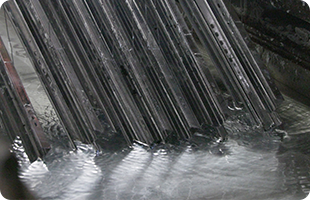

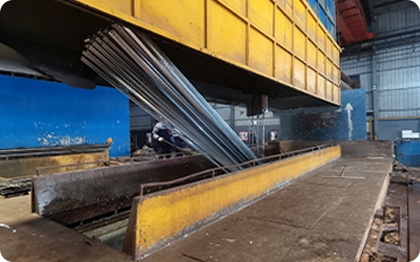

HDG
Cimientos
¿Por qué elegir Winture para cimentaciones solares en tierra?
Todos los productos de cimentación de Winture se someten a pruebas de laboratorio sistemáticas, desde las bobinas de materia prima entrantes hasta las secciones galvanizadas terminadas.
Las pruebas clave incluyen: composición química (espectrómetro OES), propiedades mecánicas (límite elástico, resistencia a la tracción, alargamiento), medición del espesor del recubrimiento, verificación de la adhesión y resistencia a la niebla salina.
